KJR型全分布式激波吹灰器
作者：科晉爾 日期：2015-01-23
作者：科晉爾 日期：2015-01-23
一、激波吹灰器的基本原理
基本原理：激波吹灰器又稱弱爆炸波吹灰器、沖擊波吹灰器、脈沖吹灰器等。KJR型燃氣脈沖波除灰系統產生的沖擊波是一種以超音速傳播的強壓縮波，它的除灰作用機理主要反映在以下三個方面： 機械沖擊：噴口噴射出的沖擊波通常帶有較高壓力（1.0MPa）和較高的速度（1500m/s左右），產生類似蒸汽吹灰器（0.8MPa~1.5MPa）的作用效果，直接作用在受熱面，使管子表面的積灰破裂，從附著面上脫落。 聲波輻射作用：爆燃氣體進入爐內時，常常伴隨著巨大的聲響，而且這種聲波是低頻的，不易衰減，通過聲波的拉壓交變應力使積灰松散、脫落。 氣流的熱清洗作用：高溫燃氣達到受熱表面時，所攜帶的熱能量能軟化管子表面的積灰，降低積灰間及積灰與管子表面的結合力，在氣流的吹掃下，實現對各換熱表面的清灰。

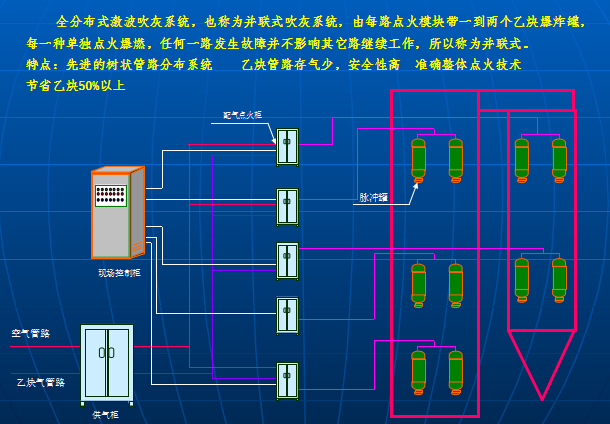

二、全分布式激波吹灰器系統簡圖
全分布式激波吹灰系統，也稱為并聯式吹灰系統，由每路點火模塊帶一到兩個乙炔爆炸罐，每一種單獨點火爆燃，任何一路發生故障并不影響其它路繼續工作，所以稱為并聯式。 特點：先進的樹狀管路分布系統 乙炔管路存氣少，安全性高 準確整體點火技術 節省乙炔50%以上
三、應用范圍
公司研發的最新一代并處于國際領先地位的激波吹灰器，該吹灰器系統由控制系統、供氣系統、配氣點火模塊、脈沖罐及連接管路組成，采用先進的流量控制技術，配比精確，耗氣量極小特別是對爆燃波發生器的爆燃罐進行了重大創(chuàng )新，克服了國內鍋爐現使用的燃氣類吹灰器的許多缺陷，大幅度提高了爆燃波對鍋爐過熱器、省煤器、空預器等換熱面的吹灰強度和安全可靠性，實現了高度安全性、高可靠性、高度集成化和高節能性（燃料氣和電耗）的目標，極大地拓寬了激波吹灰器的適用范圍, 產品既廣泛適用于各類電站鍋爐，還以極高性?xún)r(jià)比優勢特別適用于石油、化工、冶金、水泥、造紙、采暖等行業的工藝加熱爐、余熱鍋爐、化工廠熱交換爐、造紙廠堿回收爐、供暖鍋爐等工業鍋爐的換熱器受熱面的除灰。
四、KJR型激波吹灰器優點
1、吹灰系統操作簡單。系統由自動控制系統、穩壓供氣系統、各分支吹灰動力單元、以及管路系統組成，采用全分布式系統結構，各路吹灰動力單元互相獨立，安全可靠性高，運行操作和控制簡易。
2、吹灰器在爆燃時，能確保不對鍋爐內部和外部部件或設施造成損壞。本公司激波吹灰器在爆燃時，其瞬時爆壓只有0.8MP，這個數量級的壓力既能保證吹灰強度，又不會(huì )對鍋爐內部和外部部件或設施造成損壞。
3、集成配氣點火系統擁有多項先進技術。在集成配氣點火模塊中，采用了獨創(chuàng )的機電一體化主動自然對流抑制技術、臨界混合器、完全防暴+雙重防爆雙向電磁閥、微型臨界孔板穩流技術、持續電弧點火技術等先進技術裝置和措施，確保無回火和啞炮，確保安全可靠運行。
4、安全系數高。采用全分布式系統和樹型管路結構，管路系統沒有空氣輸送管路，只有燃料輸送管路，管路系統得到了大幅度簡化，極大地提高了管路系統的可靠性，同時也極大地減少了管路系統的維護維修 工作量和費用。所有螺紋連接處的連接螺紋都涂有厭氧密封膠，可確保實現零泄漏。管路與集成配氣點火模塊之間全部采用不銹鋼軟管連接，可避免爆炸所產生的振動傳遞到管路系統上，進一步提高了管路系統的安全性和可靠性。管路內外表面皆經過涂塑處理，可確保長期使用無銹蝕，不但提高了管路的使用壽命 自動穩壓供氣柜，主動式燃氣泄漏安全防護技術、智能缺氣檢測等安全防護措施，確保供氣壓力的穩定和供氣安全。
5、自動控制系統穩定性好，操作簡易?？刂葡到y主要元件采用進口元件。操作上允許用戶對任意一個吹灰噴口的吹灰強度、吹掃開始時間、每次吹灰的放炮數量在允許范圍內任意設置和編制吹灰流程隨時調用；能將信號接入DCS系統。
6、維護成本低，穩定性?xún)?yōu)越。由于高度集成化和模塊化，整個系統安裝、調試和維護非常簡便。同時由于耗氣量小，節能的同時使更換燃氣的頻率大大降低。
7、可對市場上的任何形式的脈沖吹灰系統都能進行改進。
