1.1概述

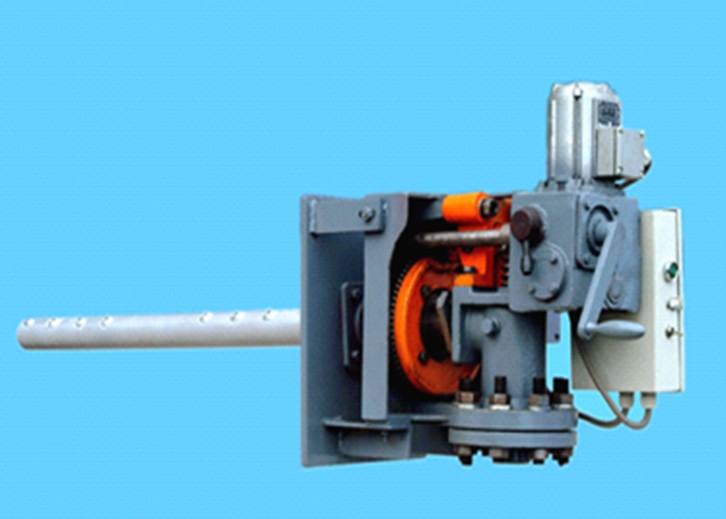

KJR-G3A 型固定旋轉式吹灰器（見圖一），主要用于吹掃鍋爐管束、省煤器、空氣預熱器、過熱器管外表面的積灰；安裝在煙溫不超過700℃的區段，根據需要以一定角度針對積灰部位進行有效地吹掃。
1.2、特點介紹
a．結構合理、緊湊，安裝、使用、維修方便；
b．空心軸與閥門間的轉動密封結構采用特制聚四氟乙烯浸漬的V 型密封圈，效果良好、經久良用；
c．接墻密封裝置能有效地對接口進行密封，保證工作環境的清潔和吹灰器的正常工作；
d．吹灰器可以滿足360°全方位吹掃，而結構不需作重大改動。
1.3、吹灰過程
吹灰器啟動后，末端大齒輪帶動吹灰槍和凸輪一起轉動。轉動一定角度后，啟動臂上的滾輪由凸輪的凹處上升到凸沿上，通過支架下壓閥門的閥桿，開啟閥門、吹灰開始。如果吹灰器上安裝單向閥，由于吹灰介質壓力高于壓縮空氣壓力，單向閥門自動關閉，壓縮空氣停止輸入。當吹灰槍轉動一定角度后，啟動臂上的滾輪落入凸輪凹處，閥門關閉，吹灰停止。如果安裝了單向閥，此時壓縮空氣重新輸入吹灰器閥門。當運動到固定在凸輪上的撞銷觸動行程開關控制壓板時，電源切斷，完成一次吹灰過程。
